F型端子由于具有接觸電阻小、連接牢固、維護方便等特點,在機車電氣產品布線上已被廣泛采用,如SS3B、SS7、SS8型電力機車脈沖控制線的布線等.

關于F型端子壓接的檢驗：

F型端子的壓接質量主要靠壓接工藝保證,可以通過測試抗拉脫力和觀察壓接截面來判斷壓接質量.對于抗拉脫力的測試可依據GB2828進行抽樣,一般情況下,取:特殊檢驗水平S-2,合格質量水平(AQL)=0.4.

壓接力Fp與抗拉脫力F之間的關系曲線:當壓接力為最佳壓接力Fp0時,抗拉脫力F為最大;當壓接力大于Fp0時,抗拉脫力隨之減小.

只有當實測抗拉脫力大于或等于最小抗拉脫力時,壓接才符合要求.導線規格與最小抗拉脫力的對應關系

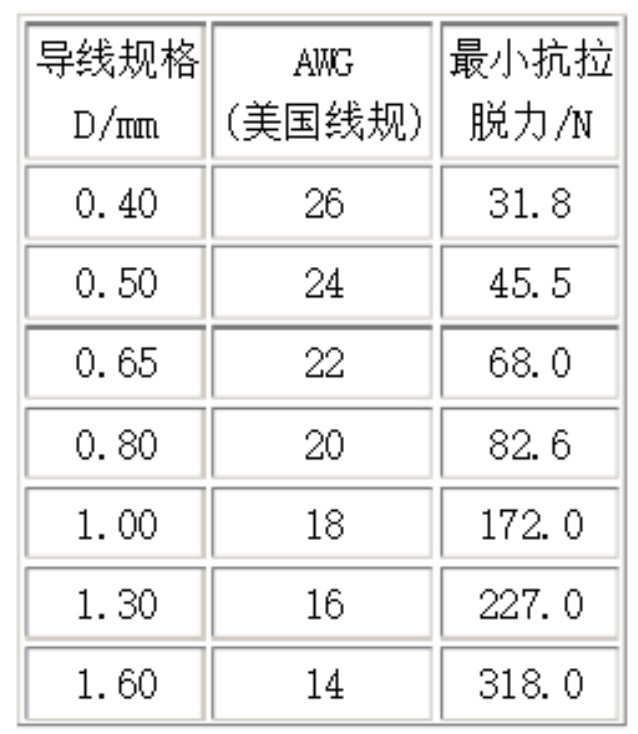

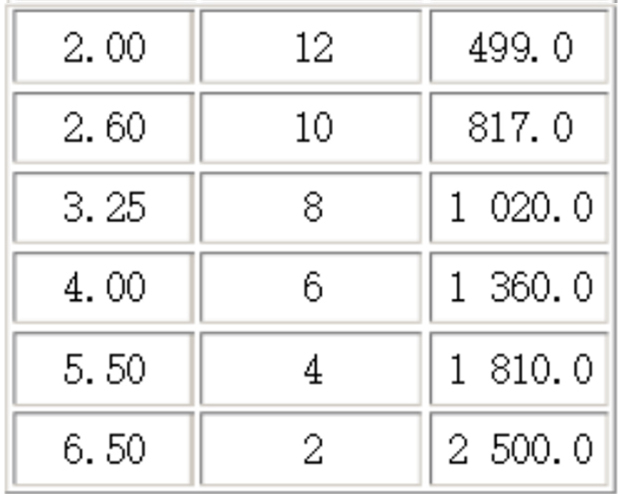

導線規格與最小抗拉脫力對應關系表

如果實際使用的導線規格與附表不符,則可認為兩種規格之間的導線線徑與抗拉脫力成正比,可通過計算得出最小抗拉脫力的標準值.計算公式為：

另外,壓接部位的導線由于受到壓接鉗的擠壓而變形,在作抗拉強度測試時,如果被壓接導線沒有產生變形或斷股,則該壓接不合格.

對提高連接可靠性的幾點建議

(1)在布線時,應盡量避免壓接點受到外力的作用.

(2)合適的絕緣保護套管或熱縮套管可以保護壓接部位.(3)在插拔端子時,不得直接拉扯導線.(4)不使用做過抗拉脫力抽樣檢驗的端子.

F型端子的壓接質量取決于壓接工藝控制,本文提出的檢測方法及標準除作為F型端子的合格判據外,對與F型端子相似的其他壓接端子也具有一定的參考作用.
