在日常的線束應用領域中,例如:汽車,戶外LED屏幕,農業機械,工程機械等,都存在在雨水環境中使用的情況,線束防水性能就非常關鍵了.凱佰樂電子給大家介紹防水線束工藝關鍵管控點.

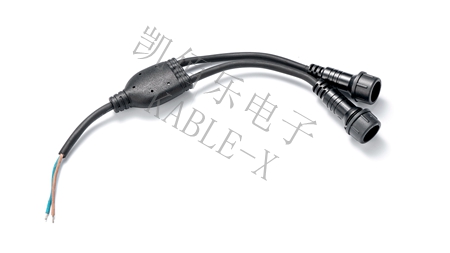

LED屏幕防水線束

        1.選擇防水性能的連接器

        連機器是必須提供安全可靠的連接,選擇先進的防水結構設計連接器,防水等級大于等于IPX7防護等級.選擇正規廠家生產的連接器,保證嚴格的質量控制體系,優良的加工裝配精度,多重性能檢測,才能確保連接器的防水性能.

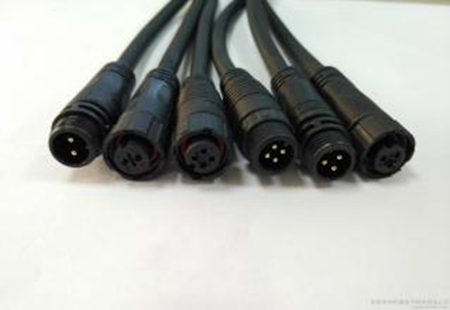

防水型連接器

        2.在線束設計過程

        線徑的選擇和連接器要匹配,線徑不能大于或小于連接器規定的直徑;
        3.在生產過程
                3.1、防水端子必須采用專用的壓接模具壓接,壓接后的端子必須符合相關技術要求;
                3.2、焊點及接線點熱縮保護:線束打鐵點焊接時,必須采用熱縮套管進行保護.銅絲不得刺破熱縮管,熱縮管必須全部包裹銅絲.熱縮套管必須符合相關技術要求;
        4.氣密性檢測
        防水線束密封性能檢測是通過智能密封檢測系統進行檢測的,將線束的兩端連接在相應的工裝上,通入壓縮空氣,進行壓力測試,確定密封性能是否合格,測試標準如下:
                檢測壓力:20KPa;
                充氣時間:10S ;
                保壓時間:5S ;
                測試時間:10S ;
               壓力損失:≤0.05 KPa;

        在規定的時間內,壓力損失小于規定數值,表明密封性能良好,符合防水型線束要求,產品性能合格.凱佰樂對每一個防水線束都要進行電性能檢測,密封性能檢測,外觀檢測,確保產品質量合格.

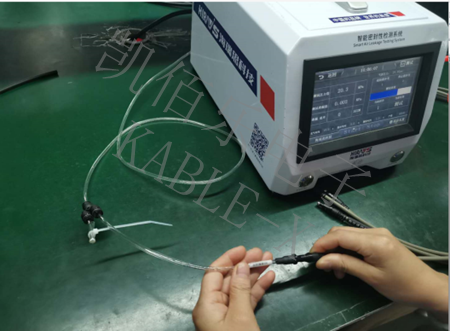

氣密性測試
